Сварочный аппарат HDC 75-400 для стыковой сварки полиэтиленовых труб

Сварочный аппарат HDC 75-400

Соединяет полиэтиленовые трубы следующих диаметров: 40 мм / 50 мм / 63 мм / 75 мм / 90 мм / 110 мм / 125 мм / 140 мм / 160 мм / 180 мм / 200 мм / 225 мм / 250 мм.

Аппарат состоит из:

• центратора с зажимами для фиксации труб;
• нагревательной плиты с терморегулятором;
• торцевателя (фреза, триммер) для подготовки концов;
• гидравлического или механического привода давления.

Стыковые сварочные аппараты для ПЭ труб используются при монтаже и ремонте:

• водопроводов и канализаций
• газовых сетей
• сельскохозяйственных поливных систем
• промышленных трубопроводов

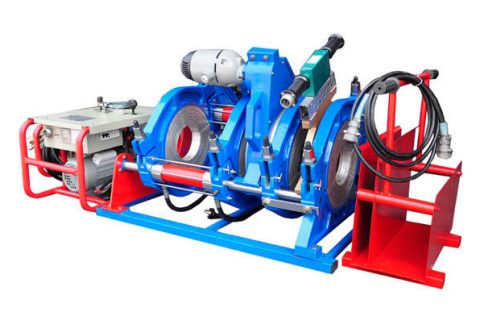

Центратор

1. Соединяет полиэтиленовые трубы следующих диаметров: 40 мм / 50 мм / 63 мм / 75 мм / 90 мм / 110 мм / 125 мм / 140 мм / 160 мм / 180 мм / 200 мм.

2. Соединяет полиэтиленовые трубы следующих диаметров: 40 мм / 50 мм / 63 мм / 75 мм / 90 мм / 110 мм / 125 мм / 140 мм / 160 мм / 180 мм / 200 мм / 225 мм / 250 мм.

Основные функции центратора:

1. Центрирование труб;
   • Обеспечивает точное совмещение осей двух свариваемых полиэтиленовых труб;
   • Это критически важно, чтобы сварной шов был ровным, без перекосов.
2. Фиксация труб под давлением;
   • Надёжно удерживает трубы фиксированными во время нагрева и сварки;
   • Предотвращает смещения и вибрации, которые могут ухудшить качество шва.
3. Обеспечение равномерного давления;
   • Стабилизирует контактную поверхность труб, необходимую для качественного расплавления и соединения;
   • Благодаря этому сварной шов получается прочным и герметичным.
4. Совместимость с оборудованием;
   • Используется совместно со стыковыми сварочными аппаратами;
   • Центратор устанавливается в направляющую (рамы) сварочного аппарата и удерживает трубы нужного диаметра.

Почему это важно?

При стыковой сварке полиэтиленовых труб качество соединения определяется не только нагревом, но и точным совмещением торцов:

✔ Без центратора – высокая вероятность перекоса.
✔ Перекос – слабый или неполный шов.
✔ Неровный шов – снижение прочности и герметичности.

Поэтому качественный центратор – обязательный элемент сварочного комплекта.

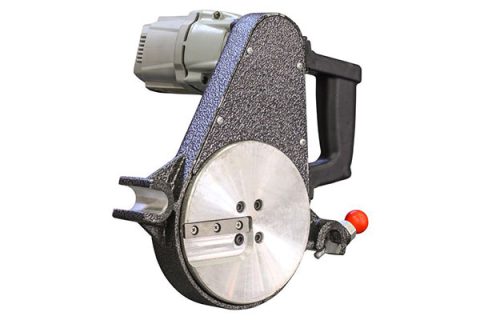

Триммер (Торцеватель)

Торцеватель, его ещё называют фрезер или триммер, – это инструмент для подготовки концов полиэтиленовых труб перед сваркой. Он обеспечивает ровную, гладкую и перпендикулярную поверхность торца трубы, что жизненно важно для качественного стыкового соединения.

Что делает торцеватель:

• Срезает неровные и деформированные края – убирает дефекты, заусенцы, следы резки болгаркой или ножовкой.
• Выравнивает торец под прямым углом (90°) – ровный торец гарантирует плотный, равномерный контакт при сварке.
• Создаёт гладкую поверхность – это повышает плотность сварки и снижает вероятность пористости шва.
• Готовит поверхность к нагреву – после фрезеровки торцы равномерно прогреваются на нагревательной плите.

Зачем он нужен при сварке

При стыковой сварке полиэтиленовых труб критично иметь ровные и точно подготовленные торцы, потому что:

✔ любые неровности мешают плотному контакту;
✔ неперпендикулярный торец приводит к перекосу и ослаблению шва;
✔ шов хуже прогревается и хуже проплавляется.

В итоге – риск некачественного, слабого или негерметичного соединения.
